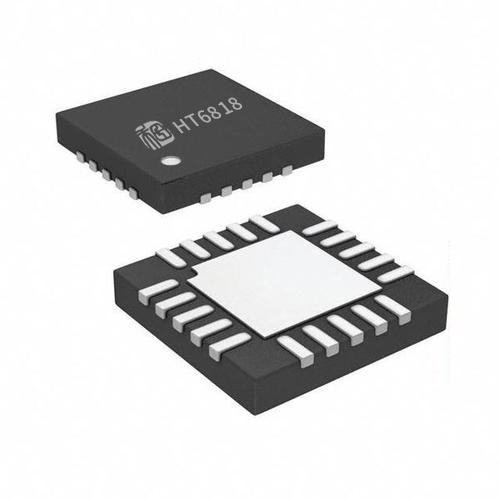

HT6818

3.3W超低EMI防削頂立體聲D類音頻功率放大器

HT6818是一款具有超低EMI、防削頂失真功能的立體聲免輸出濾波器D類音頻功率放大器，在電源電壓5V、THD+N=10%、4Q負載的條件下，輸出高達3.3W的功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。

AROC輻射和傳導干擾抑制電路使HT6818具有優異的全帶寬低輻射性能，在不加輔助濾波設計、輸出喇叭線長20cm時的輻射水平遠在FCCPart15Class B標準之下。

HT6818的防削頂失真功能可檢測并抑制由于音樂、語音信號幅度過大或電池電壓下降所引起的輸出削頂失真（破音)，顯著提高音質，創造舒適的聽音享受，并保護揚聲器免受過載損壞。通過在ACRC端外接不同電阻電容值，可靈活設置放大器的音質和輸出功率；同時芯片提供了ACFOff模式。

HT6818輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

此外，HT6818內置的關斷功能使待機電流最小化，還集成了靜音功能、左右聲道獨立關斷、揚聲器輸出端過流保護、片內過溫保護和欠壓異常保護等功能；采用無鉛QFN4X4-20L，ETSSOP20封裝形式。

下載資料

特點

降低了內阻和熱耗的EDMA專利技術，極大提升了輸出功率和產品可靠性
Po=3.3 W (VpD=5.0V, R=4Q, THD+N=10%)
Po=1.7 W (VDD=3.6V,R=4Q, THD+N=10%)
優異的全帶寬EMI抑制性能
a）獨創的主動邊沿控制專利(AROC，Active edgeRinging and Overshoot Control circuitry)
b)輻射水平遠在FCC Part15 Class B標準之下；
c)對系統中不同頻段無線通信敏感模塊無干擾，如FM、CMMB、GSM、CDMA和Bluetooth等；
d）減小了輻射和傳導干擾，降低了系統設計難度
·高保真,THD+N=0.15%(R_=4Q,Po=1W,f=1kHz)
全低噪應用，高信噪比
防削]頂失真功能(Anti-ClippingFunction,ACF)
卓越的“咔嗒-噼噗”(Click-Pop）噪聲抑制性能
低關斷電流：<1μA
免濾波器數字調制，直接驅動揚聲器
獨立聲道關斷，靜音功能
過流、過熱、欠壓異常保護功能

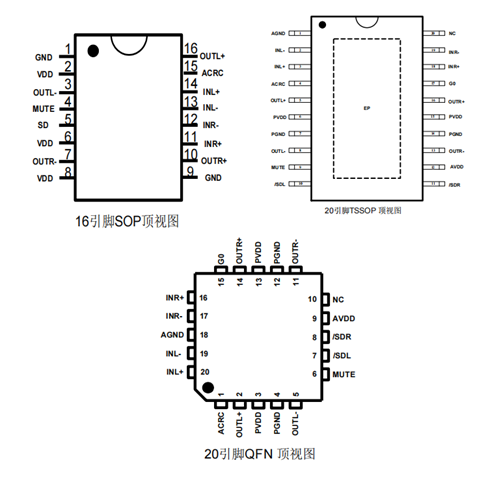

無鉛封裝，QFN4X4-20L
